300W氙氣光源MAX-303

什么是MAX-303？

它是一種氙氣光源，可以通過設置專用的帶通濾光片（單獨出售）來發射光譜光。 它使用大功率300W燈，但顯著降低了發射光和雜散光的熱量。 它非常適合需要在無熱環境中進行波長切換的研發應用。 通過更換反射鏡模塊，可以輕松切換到UV型、UV-VIS型、VIS型和IR型。

小葉技術文檔可選配件配置圖單色照明系統示例

產品視頻

它是如何發出單色光的？

多波長照明

均勻照明

總結

長處

• 光致變色的理想選擇
• 使用300W氙氣燈，亮度壓倒性
• 完全防熱設計，顯著降低發射光的熱量
• 通過更換反射鏡模塊，可以輕松定制為UV型、UV-VIS型、VIS型和IR型。
• 墨盒系統，便于更換燈泡
• 燈泡壽命：約500小時
• 結構緊湊，易于移動
• 標配 8 孔過濾器更換器
• 通過使用可選的濾光片，可以僅提取特定波長的光
• 內置連續可變 ND 濾光片，可實現每個間距 100-5 個間距之間的調光
• 也可以通過RS232C端口進行外部控制

應用領域

• 光 致 變色
• 高分子
• 有機合成
• 光 觸 媒
• 人工光合成
• 光DSC
• 熒光觀察
• 檢查照明
• 顯示器檢測
• 環境測量
• 固化
• 半導體相關
• 研究與開發

等

使用示例

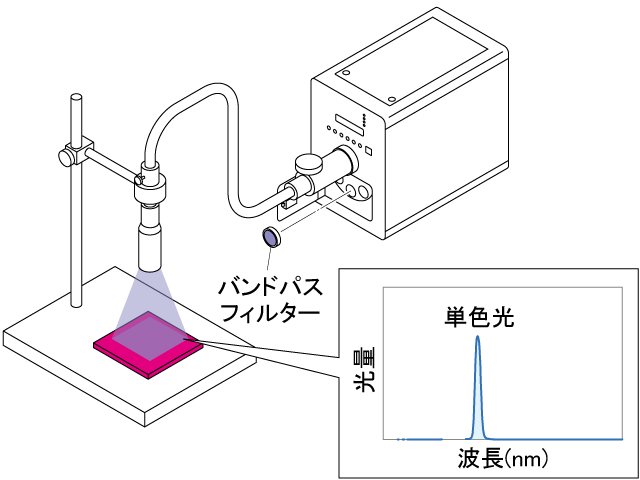

明亮的單色光源

可以設置干涉濾光片（窄帶帶通濾光片）并用作光譜光源。 濾光片光譜允許您選擇不同的波段。 此外，它可以發出比光譜儀更亮的光，并且比多線激光器更便宜、更容易處理。 此外，反射鏡模塊功能允許您獲得發射光，同時顯著減少不需要的熱量和雜散光。 它主要在光化學和功能材料開發領域廣受好評。

導光燈組

直連桿透鏡（落射照明）照明裝置

應用實例

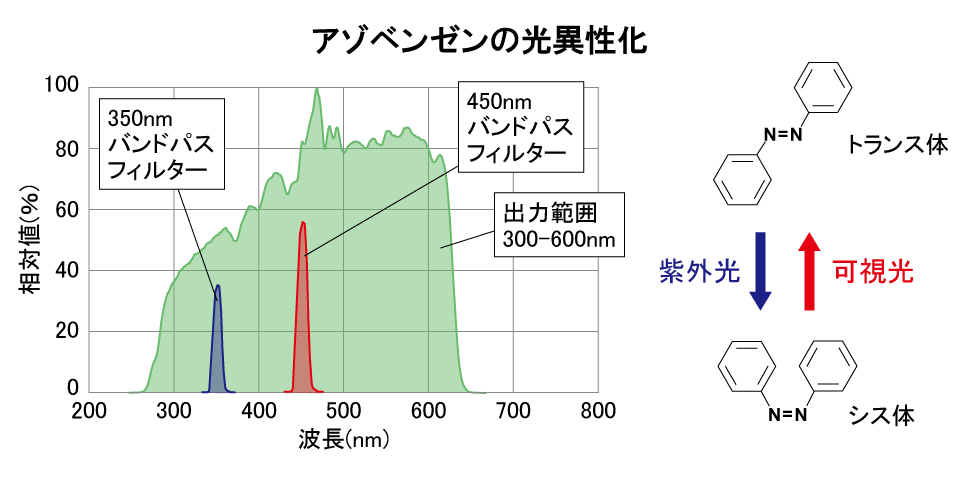

光化學研究

它是一種不發熱的單色光源，非常適合光致變色材料研究和
光化學反應研究。 可以平滑地切換波長。

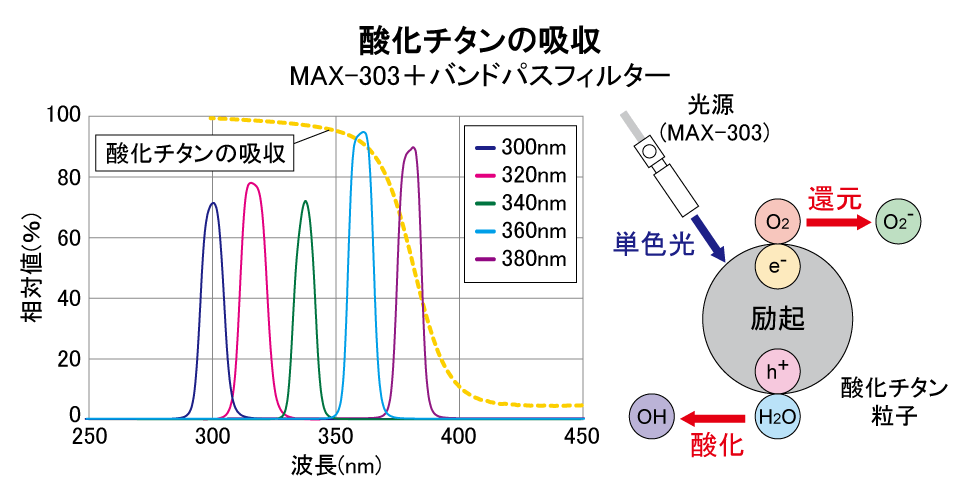

它是光催化研究和
波長響應評估的理想選擇。 可以平滑地切換波長。

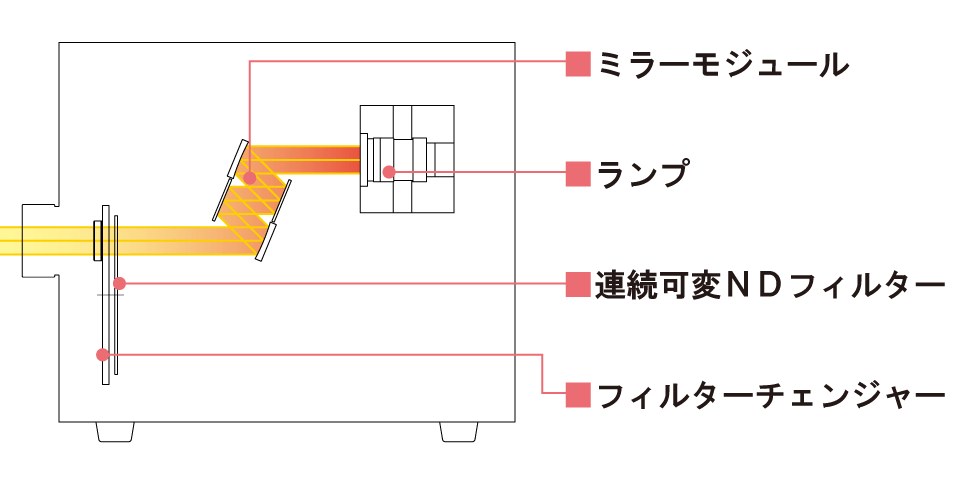

光學系

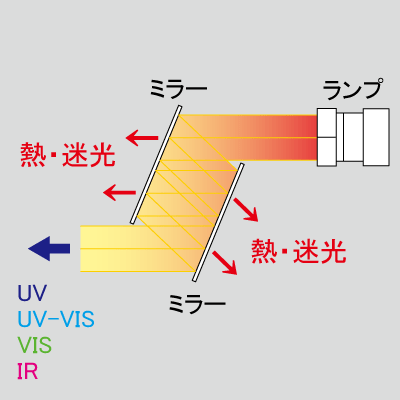

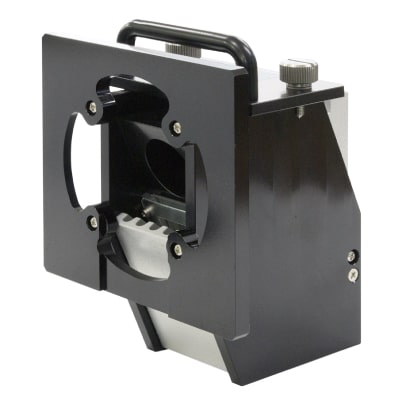

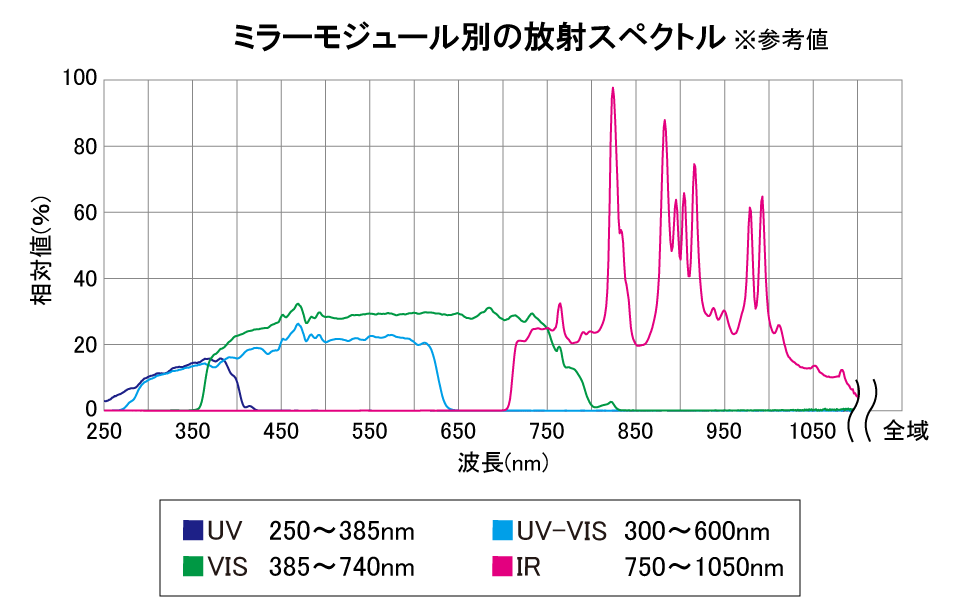

后視鏡模塊

反射鏡模塊是一種模塊，它可以通過組合僅反射紫外線或可見光范圍的多層薄膜來僅提取所需波段的光。 它還具有抑制有害熱量和極低雜散光水平的能力。 MAX-303標配四種類型的反射鏡模塊（UV、UV-VIS、VIS和IR）。 請從四種類型中選擇一種。 由于客戶可以輕松安裝和拆卸，因此可以選擇多個選項作為選項。

■ 發射波長和組合列表

輻射波長	燈	后視鏡模塊	導光板附件
250~385納米	紫外線	紫外線	紫外線
300~600納米		紫外可見分光光度計
385~740納米		螺 桿	螺 桿
750~1050納米		和
385~740納米	螺 桿	螺 桿	螺 桿
750~1050納米		和

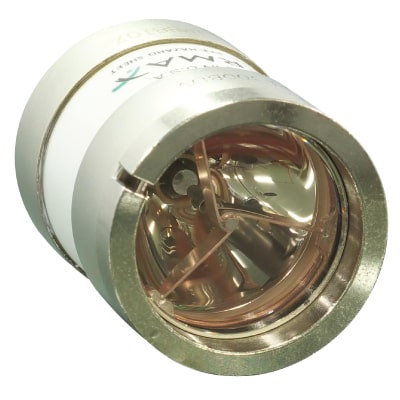

燈

它使用帶有拋物面反射器的 300W 氙氣短弧燈。 色溫為5600K，具有接近太陽光的高亮度光輸出。 燈的外周也模制有散熱片。
輸出波長為UV/250nm~和VIS/350nm~。 請選擇兩種類型之一。

連續可變ND濾鏡

采用圓形連續可變ND濾光片，可在100~5范圍內連續調節光強。
通過操作控制面板，可以為每個音高進行設置。

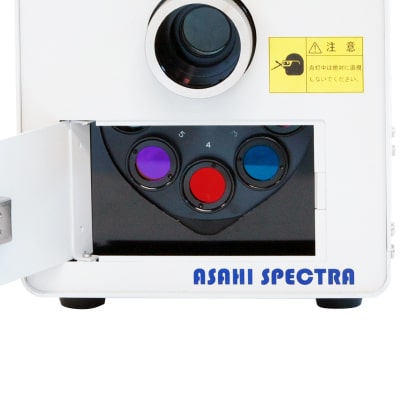

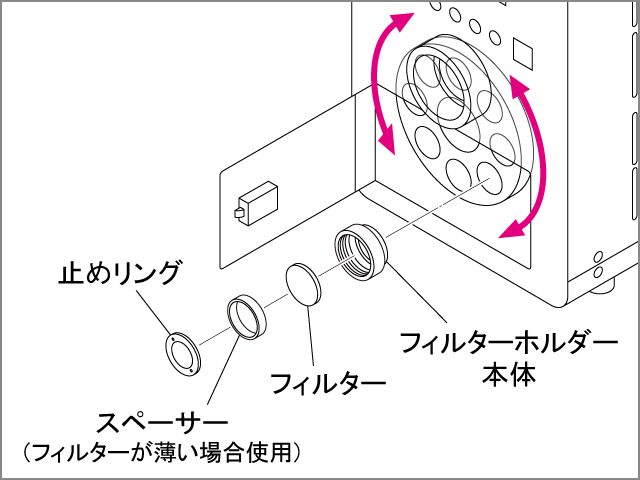

濾清器更換器

您*多可以在 8 個過濾器之間切換。 將過濾器（可選）安裝在一個特殊的支架中，并將其連接到過濾器更換器上。 它易于安裝，因?yàn)樗切胧降摹?過濾器位置的選擇可以通過控制面板進行控制。
* 可安裝過濾器尺寸：φ25 mm，厚度 6 mm 以下

成分和配件

• 物質
• 燈盒 *選擇1種類型（UV、VIS）
• 反射鏡模塊 *選擇 1 種類型（UV、UV-VIS、VIS、IR）
• 光導安裝端口 *根據反射鏡模塊（UV、VIS）選擇
• 過濾器支架×8 pcs
• 螃蟹工具
• 專用電源線（3 針插座，3 m）
• RS232C 電纜（1 .8m）
• 說明書

其他

可選配件

導光板

來自氙氣光源出口的光可以通過光導發出。 這樣可以方便地對發射的光進行布線。 我們還處理定制產品，例如 2 分支和 3 分支。

類型	波長范圍
石英型	UV域～
多組分型	VIS域～



桿狀透鏡

它可以安裝在導光板的**，以實現均勻的照明，幾乎沒有不規則性。 該系列有三種不同投影尺寸的類型：0.5 倍、1 倍（標準）和 2 倍。

類型（放大倍率）	波長范圍
RLQL80-05 (0.5倍)	UV域～ (合成石英)
RLQL80-1 （1.0倍） ※標準	UV域～ (合成石英)
RLQL80-2 (2.0倍)	UV域～ (合成石英)

更多詳情

直連桿透鏡

通過在不使用導光板的情況下直接連接到光源，它是一種均勻的照明透鏡單元，可*大限度地提高發射的光量。

更多詳情

窄帶帶通濾光片

根據應用選擇濾光片的類型和波長。 可安裝的過濾器尺寸為外徑φ25mm，厚度為6mm以下。
例）用作光譜光源
時
* 根據反射鏡模塊的透射波長選擇。
* 某些濾光片不能用作光源。 請與我們聯系以獲取更多信息。

類型	波長范圍
LX系列	250nm~450nm
MX 系列	460納米~940納米

光源器件帶通濾光片

產品規格

型式	MAX-303型
波長范圍	250~1050nm * 因安裝的燈和反射鏡模塊而異
回路方式	切換方式
輸入電壓	額定AC100-240V 50/60Hz（輸入范圍AC90-264V）
視在功率	530VA以下*AC100V輸入/50Hz 520VA以下*AC240V輸入/50Hz
燈具類型	氙氣燈 300W
燈電壓、電流	14V 21A （DC） *典型值
保證燈泡點亮?xí)r間	500h * **交貨后不到 1 年
燈具保養	免對準墨盒
冷卻方式	強制排風冷卻
功能	快門開閉，脈沖電機驅動， 快門定時器0.5~99999.9s *1，光強調節，100~5（T），無級變速，濾光片更換器，可 附加濾光片，φ25mm，t6mm以下，8張， 燈泡壽命
后視鏡模塊	紫外 250~385nm、紫外-可見光 300~600nm、可見光 385~740nm、 和 750~1050nm
控制器	內置
外部控制	RS232C *必須使用 3 m 或更短的電纜。
**機構	當燈具異常時，當頂門打開時，當燈管使用超過500小時時，當散熱風扇異常時，當內部溫度異常時
使用環境	溫度：10~35°C，濕度 ：20~80% *無凝露
大小	196 （W） × 345 （D） × 302 （H） mm
質量	12.5千克

*1 定時器可設置為0.1秒。
