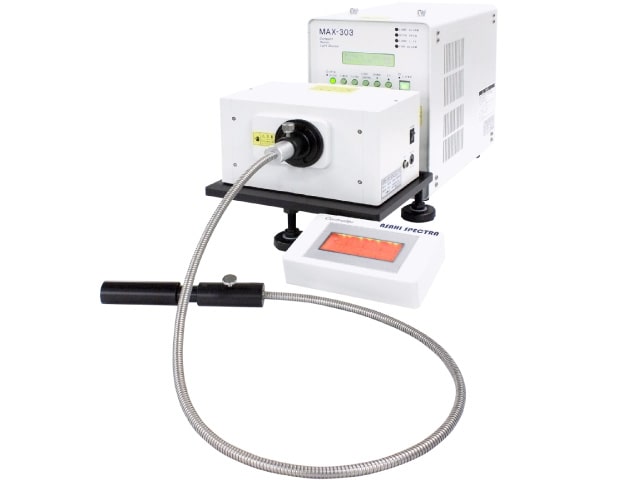

單色儀光譜光源

總結

它是一種結合了氙氣光源和單色器的單色光照明系統。

小葉

總結

長處

• 采用氙氣300W高光源
• 使用明亮的單色器，f/2.8
• 250~900納米*1波長可設置為 1 nm 間距
• 光具有良好的純色（2.6nm~）
• 軟件*2集中控制可以從
• 可在100~5范圍內連續調節光強
• 內置快門
• 也可以使用桿狀透鏡進行均勻照明。

*1 因要安裝的光柵、光導和光源而異。
*2 可選

應用領域

• 半導體器件（探針照明等）的開發
• 光異構化（光致變色分子）
• 光 觸 媒
• 褪色測試

等

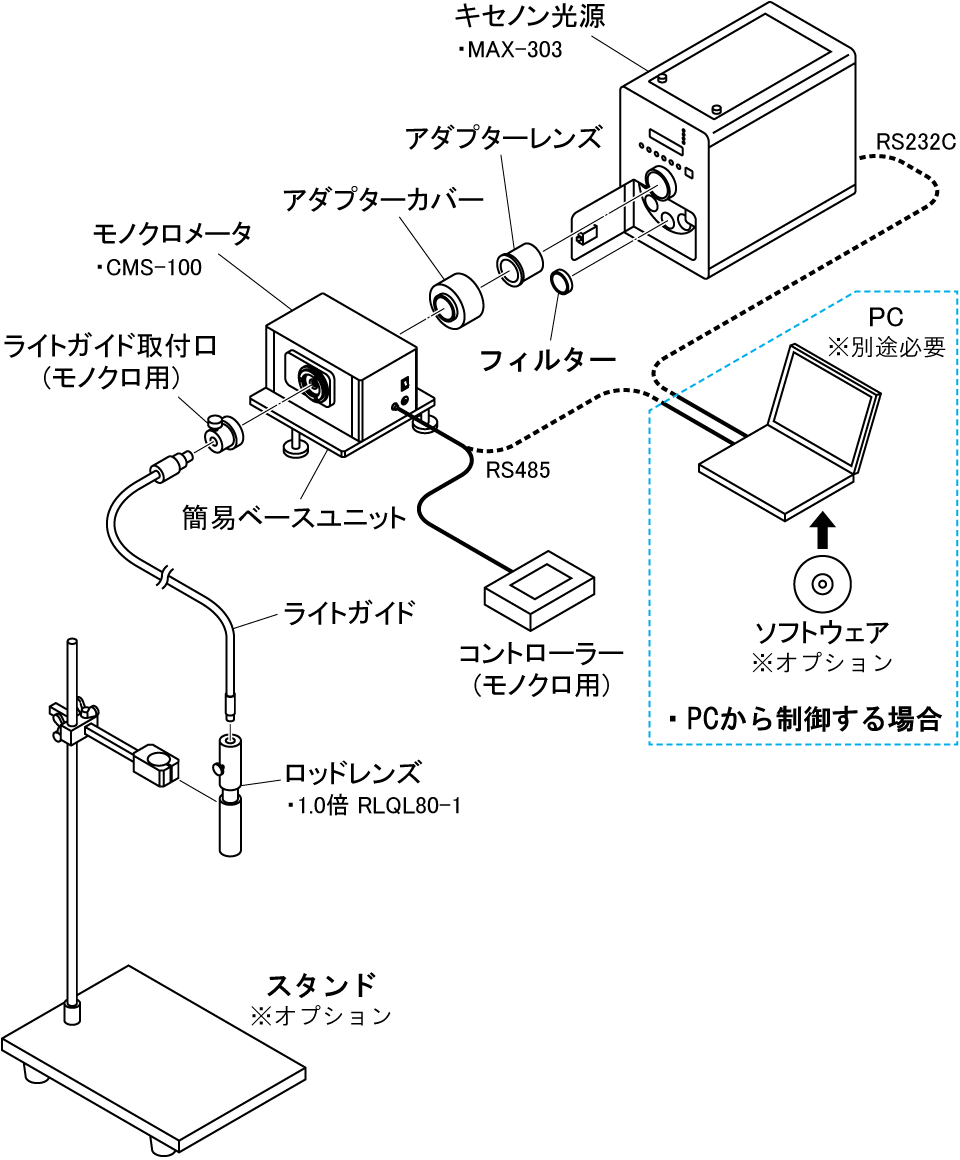

系統配置示例

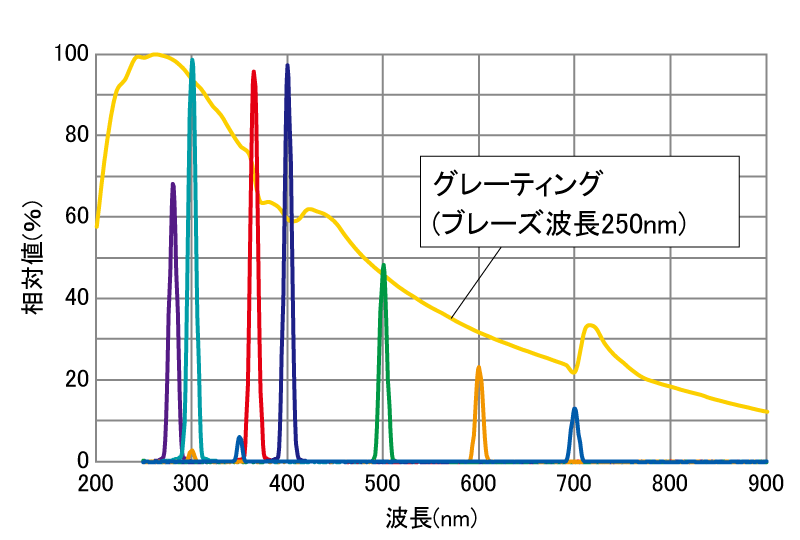

測量數據

每個波長的輸出值 * 因系統配置而異。

可選配件

單色 儀

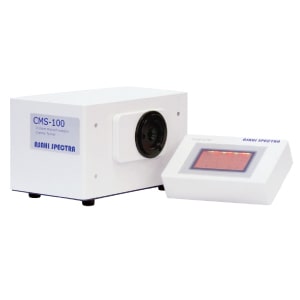

CMS-100型

它是一款緊湊明亮的單色器，f/2.8。

	1200本/mm	600本/mm
F 值	F2.8
逆方差值	8.3納米/毫米（550納米）	16.4納米/毫米（550納米）
分解能	（1） 2.6 nm （2） 4.3 nm （3） 8.6 nm （546.1 nm） * 狹縫寬度切換	（1）5.1nm （2）8.5nm （3）16.9nm （546.1nm） *狹縫寬度切換
光柵	凹槽數量：1200 / mm，Blaze 波長：250 nm、400 nm、 500 nm * 選擇一種類型	凹槽數量：600 / mm，火焰波長：250 nm、400 nm、 500 nm * 選擇一種類型

更多詳情

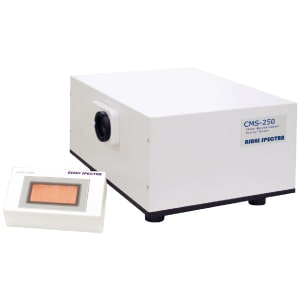

CMS-250型

它是焦距為 250 mm 的單色器。

F 值	F4.6
逆方差值	面 3.3nm/mm （550nm）面 6.6nm/mm （550nm）
分解能	A面（1）1.0nm （2）1.7nm （3）3.4nm （546.1nm） *狹縫寬度切換 B 面 （1）2.0nm （2）3.4nm （3）6.7nm （546.1nm） *狹縫寬度切換
光柵	A面 凹槽數量 1200 凹槽/mm，Blaze 波長 250 nm、400 nm、500 nm *選擇 1 種類型B-side 凹槽數量：600 槽/mm，Blaze 波長 750 nm、1000 nm、 1200 nm *選擇 1 種類型

更多詳情

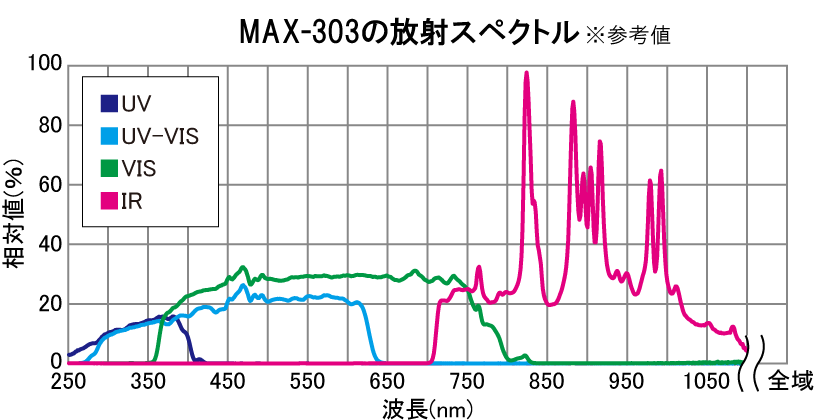

氙氣光源

	型號名稱	類型
300瓦	MAX-303型	紫外/紫外-可見光/可見光/紅外

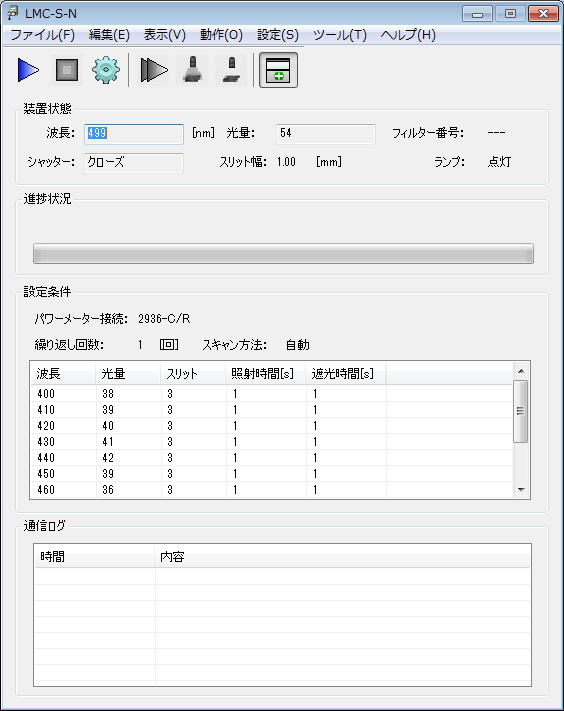

軟件

該軟件共同控制光源設備和單色器。
可以控制每個波長的光量。
* 需要本公司指定的光功率計。

查看軟件支持的操作系統列表

導光板

來自氙氣光源出口的光可以通過光導發出。 這樣可以方便地對發射的光進行布線。 我們還處理定制產品，例如 2 分支和 3 分支。

類型	波長范圍
石英型	UV域～
多組分型	VIS域～



桿狀透鏡

它可以安裝在導光板的**，以實現均勻的照明，幾乎沒有不規則性。 該系列有三種不同投影尺寸的類型：0.5 倍、1 倍（標準）和 2 倍。

類型（放大倍率）	波長范圍
RLQL80-05 (0.5倍)	UV域～ (合成石英)
RLQL80-1 （1.0倍） ※標準	UV域～ (合成石英)
RLQL80-2 (2.0倍)	UV域～ (合成石英)

更多詳情

高密度照明透鏡

該透鏡單元連接到光導上，以高密度集中發射光。

更多詳情

遠心均勻照射裝置

通過將其連接到桿狀透鏡的**，可以照射遠心和均勻的光。
