63800R系列能源回收式交流電子負載配備觸控式操作螢幕，提供直觀的UI介面讓用戶快速進行多項設定和操作。交流負載的進階功能如拉載/卸載角度、拉載電流Slew Rate等設定，皆隱藏于右上角More Setting功能，使主設定畫面簡潔干凈。而透過全屏模式，可將所有量測值擴展至全屏，適用于完成輸入設定后的觀察環節，提供用戶更清楚的量測參數畫面。

Chroma 63800R系列能源回收式交流電子負載具備并網及能源回收功能，且針對能源回收的設備入電端設計完整的保護措施。當63800R系列偵測到并網端的交流電有過電壓、欠電壓、頻率異常、三相不平衡、過電流等異常情形，會瞬間跳出警告并停止拉載，同時使并網端的電源模組進入閉鎖狀態以維護用戶**，在確認電網狀態正常后重啟機器以再次并網，實現完善的并網保護機制。

Chroma 63800R系列能源回收式交流電子負載具備**的交流負載模擬功能，針對一般負載、整流性負載、及電感性/電容性負載，分別具備不同操作模式來進行負載模擬。

一般負載

63800R系列提供完整的定電流CC、定功率CP、以及定電阻CR模式，此功能可廣泛使用于模擬各類型交流負載特性。在定電流CC和定功率CP模式中，可設定拉載的功率因素(PF)或峰值因素(CF)，其中PF以Lead/Lag來定義電流超前/落后電壓，此外也可透過Priority設定，同時編程PF、CF兩者。而定電阻模式下，PF值恒為1，可模擬線性阻抗迅速反應待測物的電壓源變化，如電壓中斷的暫態拉載測試等。

整流性負載

針對整流性負載或非線性負載，如傳統逆變器、UPS、整流開關、聲光調控設備、具變頻功能的機電裝置等，Chroma 63800R系列提供專門的CC Rectified和CS Rectified模式，依定電流或定視在功率之測試需求，額外設定拉載的CF值制造尖波電流，伴隨高穩定度的Slew Rate控制，精準模擬出各類型非正弦波的拉載電流。

電感性及電容性負載

現實中許多用電設備因使用被動元件而呈現電感性或電容性，其特性為拉載電流會超前或落后電壓，于此Chroma 63800R系列可藉由特定的CC Lead/Lag 和CS Lead /Lag模式，在定電流或定視在功率的測試條件下，調整電流與電壓的相位差(Deg)以模擬各類型的電感性或電容性負載特性。

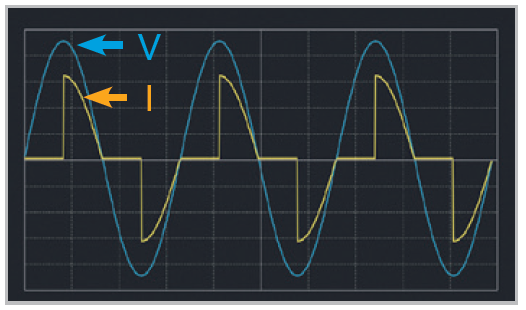

Chroma 63800R系列能源回收式交流電子負載于CC Rectified模式配備半周拉載功能。在電壓、電流為正弦波條件下，提供正半周、負半周，以及模擬SCR/TRIAC開關特性的90度Leading Edge、Trailing edge等半周拉載。用戶可藉由拉載此特殊電流波型，模擬調溫/調光的家用電器、保護開關等，使用SCR/TRIAC元件相關被測物的負載特性，測試電壓源的輸出穩定度。

63800R系列能源回收式交流電子負載透過先進的控制演算法及精準迅速的偵測回路，實現全新的Stand-By待機投入功能。針對線路突然開路或電壓源瞬間中斷的測試情境，可透過偵測待測物電壓消失，快速切換待載狀態以回避電流源開路情境。若無此特性，切換式負載將因來不及反應電壓變化而生成反向高壓，進而跳過電壓保護中斷測試流程。此外，Chroma 63800R系列也支援在電壓源啟動前先Load On待載，一旦電壓源啟動立即切換拉載狀態，實現快速的待載啟動測試。使用者僅須完成拉載設定并Load On，即可在測試流程中隨意使電壓源中斷，此特性使Chroma 63800R系列適用于交流車用充電樁(AC EVSE)的動態拉載、OCP/OPP拉載、刷卡充電等測試項目，以及逆變器、不斷電電源的待載開機、備援電源切換等測試。

63800R系列能源回收式交流電子負載藉由高功率密度和高效率能源回收等特性，在測試領域提供交流電動車充電樁(AC EVSE)全新的節能省碳方案。傳統使用的負載箱不僅體積龐大，更因為將測試能量轉為熱能，造成大量能源耗費，同時須配置對應的置冷系統來避免環境過熱，而Chroma 63800R系列具備*高89%效率之能源回收功能，以使用滿功率拉載為例，一臺設備每年可替產線節省116,946kWh的電力，相當於45,258kg的碳排放量，除了達到節能目的之外，亦可大幅縮減置冷成本，且3U高機身對比龐大笨重的負載箱，可帶來更彈性的測試配置。此外，Chroma 63800R系列配備完整的CC、CP、CR拉載模式，符合AC EVSE的CCID/RCD漏電流要求標準，可提供更經濟且可靠的老化測試、拉載特性測試之解決方案。

*可加購Chroma 63800R專用Inrush Current Limiter Box于AC EVSE和AC EV Charger測試應用。
*參考國際之能源資訊管理局資訊，1kWh功率消耗約0.855磅(0.387公斤)碳排放。
